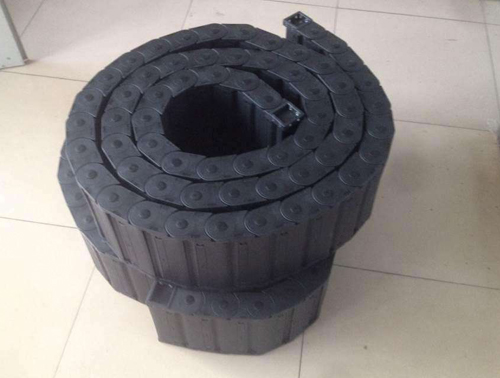

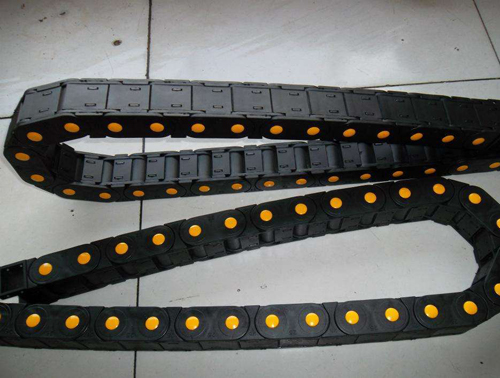

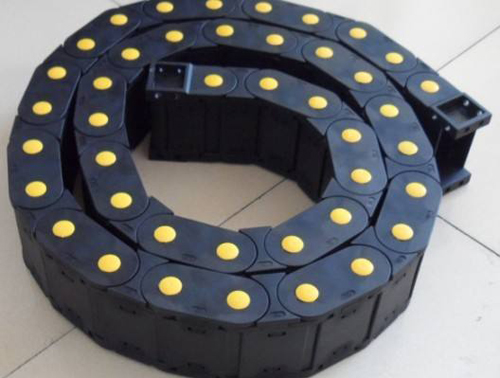

加強型尼龍拖鏈

加強型尼龍拖鏈長度和安裝高度計算：

拖鏈長度L=S/2+pR+P(2-3)T 拖鏈安裝高度H=2R+Ha+0.1Ha

固定點在運行行程中間時(即P=0)

加強型尼龍拖鏈內置電纜、油管、水管、氣管的放置原則:

一、應該留有15％的剩余空間，讓內置電纜、油管等可 以自由活動，在半徑方向上對拖鏈不產生拉力。

二、直徑差別大的導線應該分開鋪設，重量平均分布．時可用分隔片分開。

三、在高速或高頻率運行時，要盡量使導線在水平上相 互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片。
